Авторы текста и реконструкции - Ольга и Владимир
olgy-olgy@one.lv
Прототипами для реконструкции послужили турнирные тарчи конца 15го века, в частности немецкий тарч из Музея Армии в Париже:
Тарч из Музея Армии в Париже - вид спереди
Тарч из Музея Армии в Париже - вид сбоку
Тарч из Музея Армии в Париже - вид сзади
[c_left]
...и другие полезные картинки:
Пример тарча с дополнительными ребрами жесткости
Хорошо видно расположение заклепок
Изготовление тарча (немецкий витраж 15го века)
[c_left]
Для первого опыта решено было выбрать односительно простую форму, без дополнительных ребер, но с изгибом в двух плоскостях.
Тарч мы делали дома, можно сказать на коленке, поэтому для начала усердно напилили досок примерно одинаковой длины. Для того, чтобы получить две детали с нужным изгибом, высчитали под каким углом нужно соединять доски и, исходя из этого, острым ножом подрезали кромки досок (под нужный угол). Доски соединяли на шконтах (в двух досках просверливаются отверстия по 1,5 см. глубиной, деревянный штырек вклеивается в одну доску, и потом также с клеем вставляется в другую, так мы соединяли все доски). Каждые две доски между собой соединены на 5 шконтах.
Таким образом, получили две одинаковые дугообразные заготовки.

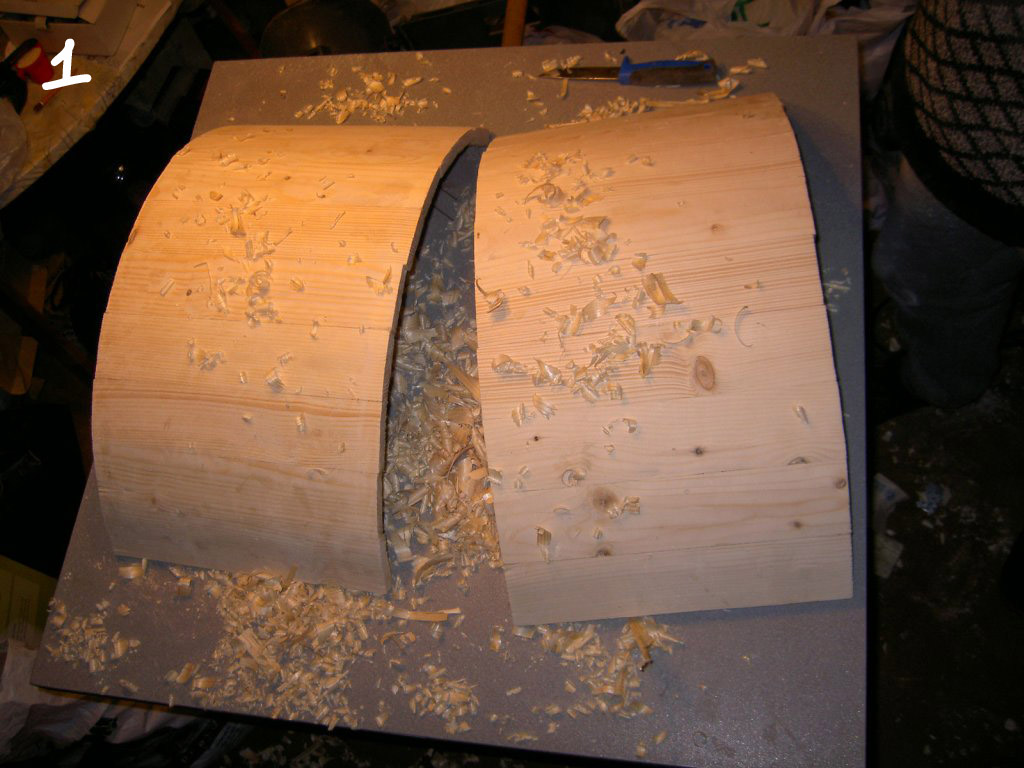

Рис. 1
Рис. 2
[c_left]

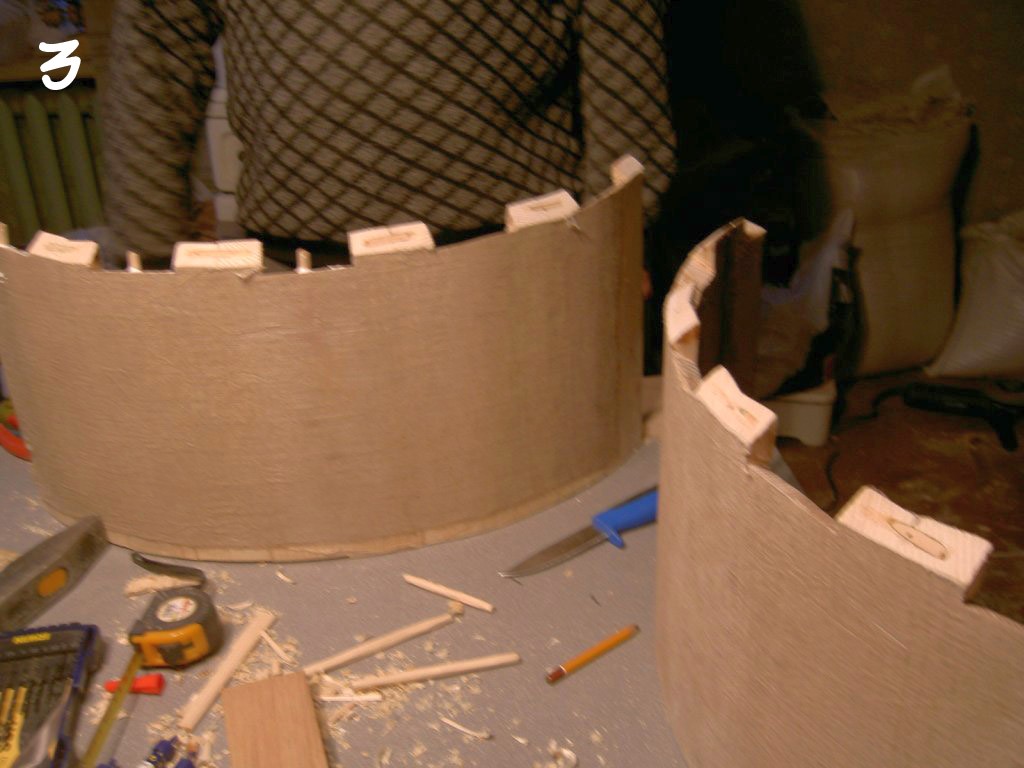

Эти две детали мы соединили между собой под небольшим углом, соединением на шип (это соединение на фото №3). Это соединение дополнили шконтами дле пущей прочности
Рис. 3
Рис. 4
[c_left]
Получили большое поле с ребром по центру, на котором разметили форму щита, выпилили. Остатки вытекшего клея можно снять грубой шкуркой, а лучше при склеивании протирать швы мокрой губкой.
Рис. 5
Рис. 6
[c_left]
Лен перед оклейкой мочили в горячей воде. Лен с лицевой стороны в два слоя, с обратной стороны три слоя.
Вырезали фигуру из толстой кожи (склеив ее в два слоя, получили 8-9мм), наклеили на щит (фото №8).
Весь щит с лицевой стороны обклеили кожей, слегка подрастянув ее на рельефе (фото №11). С обратной стороны кожу по краю прибили маленькими гвоздиками.

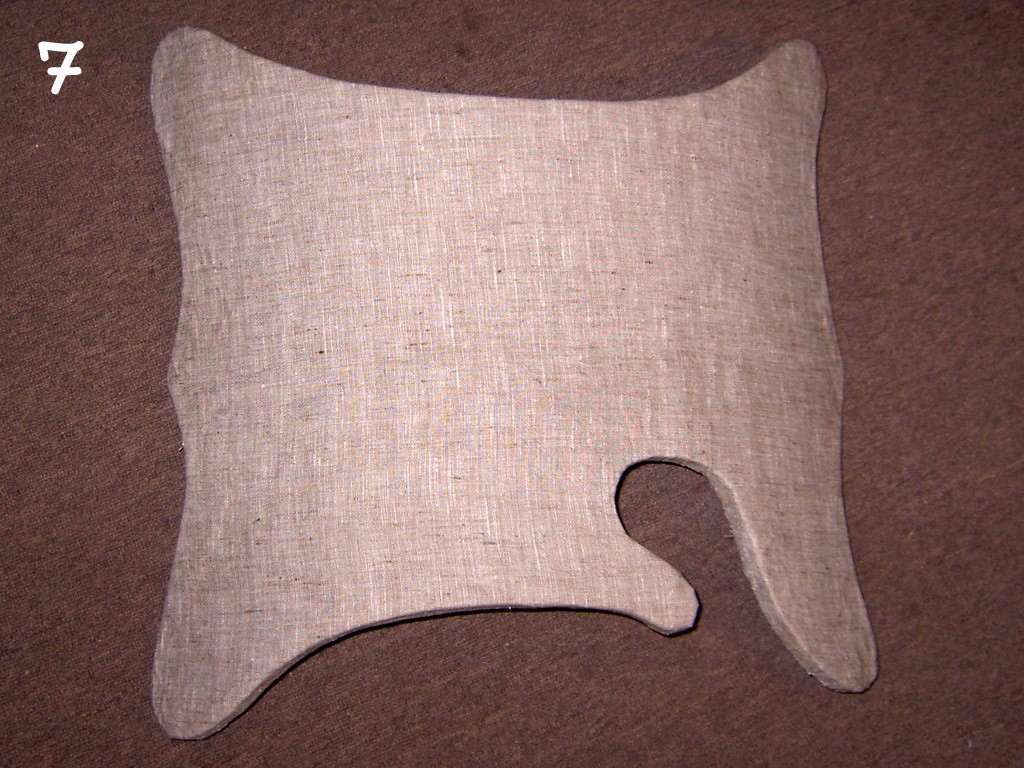

Рис. 7
Рис. 8
Рис. 9
[c_left]
Подушка под руку сшита из небеленого льна, простегана и прибита к щиту маленькими гвоздиками.
Расположение ремней мы предполагаем, но не знаем точно. В теме, я указывая на источники, выкладывала плоский зелено-красный тарч, ремни предпологали по нему. Пряжки кованные.
Рис. 10
Рис. 11
Рис. 12
[c_left]
По результатам работы можно сделать некоторые выводы и отметить ошибки, которых постараемся избежать в следующих версиях.
1) щит который мы сделали заметно толще( ~25мм) чем тот щит, который мы брали за основу ( как нам показалось не более 20 мм)
2) клеили мы его ПВА, т.к. в первый раз и без клея заморочек хватало, теперь уяснив для себя (более или менее) что к чему планируем перейти на костяной клей.
3) У нас сложилось мнение что дугообразные заготовки на щит лучше собирать не из такого количества дощечек, как это сделали мы, а взять три доски потолще, склеить под нужным углом, и завершить работу топором и стамесками.
Рис. 13
Рис. 14
Рис. 15
[c_left]
4) Покопавшись на ТФоруме убедились что созданная нами конструкция щита является версией, и сложно сказать сколько в этом правды. Соединения тоже выбирали сами, исходя из того, что соединение на шип известно очень давно, и могло применяться в то время, также и шконты.
5) По поводу "энармы" , изменили подгоняя под наши современные нужды, т.к. мы не знали как решит судьбу щита его хозяин ( щит- подарок другу) сделали возможным использовать его в пешем поединке, тоесть под щитом рука кистью вверх. А по логике вещей( хотя мы можем ошибаться) при копейной сшибке рука кистью вниз, и соответственно все по другому.
