sasa
Вице-бургомистр
|
Редактировать | Профиль | Сообщение | E-mail |

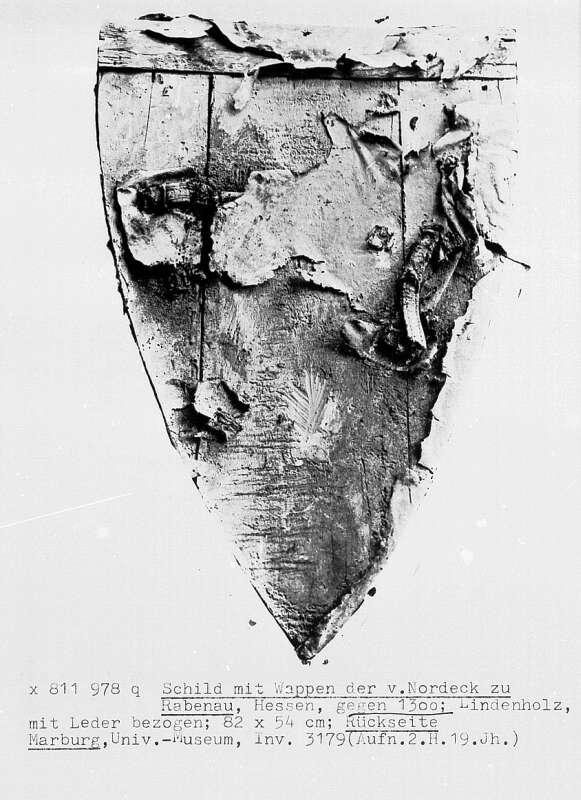

Вот такая вот оборотная сторона щита нашлась (кстати, с размерами).
http://www.tgorod.ru/contentimage/sasa/shield.jpg
"Фанерный" способ изготовления эта картинка не опровергает (сколько слоев дерева, там не сказано), но добавляет замечательный элемент: планку сверху, которая одновременно усиляет верхний край щита, на который "ловится" большее число ударов, и служит поперечным ребром жесткости. Справедливости ради надо сказать что сзади вот этого щита (эталонный "утюг" Конрада Тюрингского с золотым львом на черном пол) такой пеперечины нет:
http://www.tgorod.ru/contentimage/sasa/shield1.jpg
НО!!!!! Никаких выступающих поперечин на обороте такив щитов нет и те было. Все гладенько и оклеено пергаменом.
-----
Три вещи спасут от смерти: вежливость, бег и умение плавать
|
Отправлено:16:39 - Июнь 12, 2003 | Всего записей: 1192 | Дата рег-ции Май 2001
| IP
|
|
Holger
Тоже горожанин
|
Редактировать | Профиль | Сообщение | E-mail |
Приветствую! Спасибо, весьма интересно! Получается (судя по изображениям) щиты плоские? Можно ли предположить что они собранны из трёх ( не считая планок поперёк) досок? С уважением...
|
Отправлено:20:45 - Июнь 12, 2003 | Всего записей: 295 | Дата рег-ции Апр. 2002
|
|
Arthur de Gorn
Тоже горожанин
|
Редактировать | Профиль | Сообщение | E-mail |
гм.. а каким образом тогда эти доски скреплены между собой? Как раз надумывал замутить себе утюг из досок, но как же их-то соединить, что б не развалились от одного удара?
-----
Be Good Now,
Arthur de Gorn
Ordo Templi Boreis
|
Отправлено:12:42 - Июнь 13, 2003 | Всего записей: 515 | Дата рег-ции Май 2001
|
|
sasa
Вице-бургомистр
|
Редактировать | Профиль | Сообщение | E-mail |
Нет, щиты эти не плоские, а чуть выгнуты (поскольку рука проходит почти поперек изгиба, а не как в "миндале" по его оси).
Я думаю, что набирались они из трех слоев тонких планок (врехний и нижний продольные, средний - поперечный), то есть такой аналог фанеры. Изгиб могли придавать как в процессе сборки, так и после, под прессом (не слишком сложное для хорошего ремесленника дело: видел обод колеса чумацкого воза, выгнутый из толстенной дубовой доски). В первом щите конструкция еще дополнительно усилена планкой по верхнему краю.
-----
Три вещи спасут от смерти: вежливость, бег и умение плавать
|
Отправлено:00:38 - Июнь 14, 2003 | Всего записей: 1192 | Дата рег-ции Май 2001
| IP
|
|
|
|
sasa
Вице-бургомистр
|
Редактировать | Профиль | Сообщение | E-mail |
Еще раз посторю, что "утюг" нет смысла выгибать сильно, поскольку рука идет почти перпендикулярно оси изгиба. Плоскинький можно сделать, с вот круто загнутый - нет.
-----
Три вещи спасут от смерти: вежливость, бег и умение плавать
|
Отправлено:17:31 - Июнь 14, 2003 | Всего записей: 1192 | Дата рег-ции Май 2001
| IP
|
|
Arthur de Gorn
Тоже горожанин
|
Редактировать | Профиль | Сообщение | E-mail |
а планки значит просто склеены?
Что удивляет на этих картинках, кстати, так это супер целостность щитов, с ними что, не дрались что ли? Ни трещин, ни сколов...
-----
Be Good Now,
Arthur de Gorn
Ordo Templi Boreis
|
Отправлено:13:30 - Июнь 16, 2003 | Всего записей: 515 | Дата рег-ции Май 2001
|
|
Sergei
Городской советник
|
Редактировать | Профиль | Сообщение | E-mail |
Внизу фотографий щитов указаны размеры. Иногда два высота/ширина; иногда три - высота/ширина/?
Что означает третий размер? Не толщину же...
-----
С уважением,
Сергей
|
Отправлено:14:57 - Июнь 16, 2003 | Всего записей: 1136 | Дата рег-ции Май 2001
